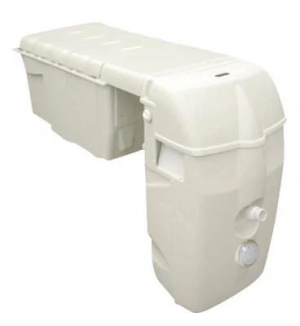

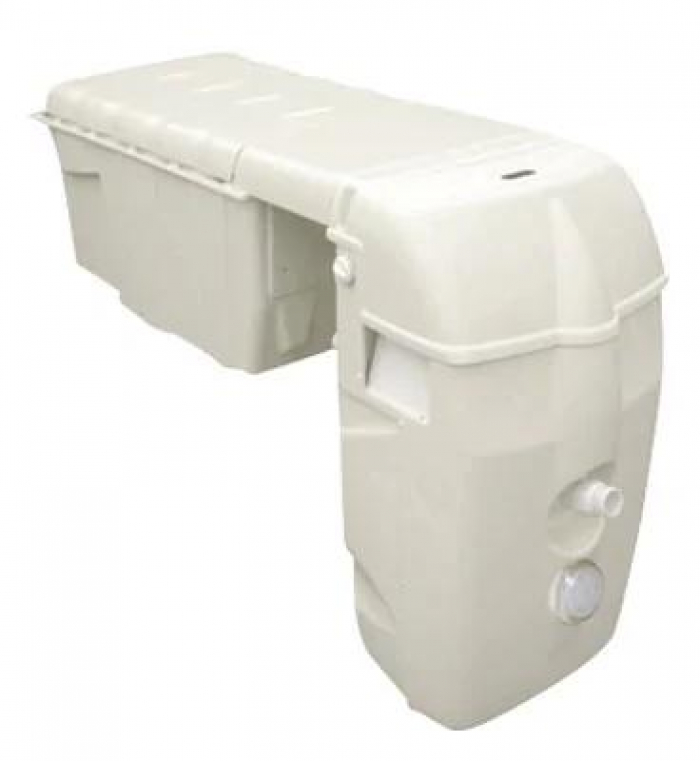

Bloc de filtration MX18 + Électrolyseur et Régul pH

Composé de deux parties distinctes réunies en un bloc compact :

Volume maxi piscine 80 m³


Partie immergée
Matière	ABS-PMMA (plexiglas) thermoformé
Hauteur (hors tout)	940 mm
Largeur (hors tout)	518 mm
Profondeur (hors tout)	385 mm
Aspiration	2 Skimmers
Refoulement	1 buse orientable gros débit
Débit d'air	avec bouton de réglage
Éclairage	1 projecteur LED blanc avec télécommande
Partie enterrée
Hauteur (hors tout)	365 mm
Longueur (hors tout)	789 mm
Largeur (hors tout)	518 mm
Couvercle	amovible avec une mousse antibruit
Groupe de filtration
1 Pompe	0, 75 kW - 230 V - débit 18 m³/h
Filtration	2 Cartouches
Surface de filtration	4, 5 m² x 2
Finesse de filtration	25 µ
Programmation	coffret avec horloge journalière
Électrolyseur au sel
Concentration de sel	4 g/l
Production de chlore actif	jusqu’à 13 g/h
Régulation de la production	de 2, 6 g/h mini à 13 g/h maxi
Électrodes	autonettoyantes par inversion de polarité
Affichage par voyants	de fonctionnement de défaut de production, de salinité ou de T°C
Régulation pH
Régul pH	pompe péristaltique pour pH moins
Fournie avec	sonde et injecteur

Prévoir un emplacement proche du bloc de filtration pour le stockage du pH moins liquide.

Fourni avec notice de montage et un ensemble canalisations et raccords PVC pression.
Les raccordements hydrauliques des matériels sont réalisés en usine. Les tubes et les raccords sont en PVC rigide 16 bars ø 50 mm.

Important :

Le raccordement électrique du bloc de filtration doit être protégé en amont par un disjoncteur différentiel = ou < à 30 mA (norme NF C15 100).

Avant la mise en service du matériel, veillez à contrôler les raccordements électriques et l’étanchéité de tous les raccords hydrauliques (serrage uniquement à la main).

Options intégrables


• 1 tuyau de massage (à fixer sur la buse de refoulement)
• Vanne 3 voies (by-pass)
• Circuit de chauffage indépendant au circuit hydraulique de la filtration

La filtration à cartouche

La filtration à cartouche est économique, écologique et performante !

La "finesse de filtration" d'un filtre dépend certes, de la nature du média filtrant, mais surtout, d’une bonne adéquation entre le débit de la pompe et la surface filtrante du filtre. Ce rapport est défini par la "vitesse de filtration".

Sur un filtre à cartouche, la vitesse de filtration doit être < ou = à 2 m³/h/m² afin d’obtenir une finesse de filtration performante (Directives Techniques Piscines de la FPP N°6 / juillet 1997).

Exemple et vérification :
Le débit de la pompe du bloc de filtration MX18 est de 18m³/h
La surface filtrante des 2 cartouches est de 9 m².

Débit / Surface = Vitesse 18 / 9 = 2

Le rapport entre le débit et la surface est bien de 2 m³/h/m² !

Le bloc de filtration MX18 respecte cette règle fondamentale et vous donne l’assurance d’une finesse de filtration de 25 µ.

La durée de fonctionnement : Dans tous les cas de figure, la durée de fonctionnement de votre filtration doit être au moins égale à la température de l'eau divisée par 2.

Exemple : T° de l'eau à 26°C = 13h de temps de filtration journalier

C'est une méthode simple à retenir et efficace. En cas de baignades intensives ou lorsque la température de l'eau est égale ou supérieure à 28°C, faites fonctionner votre filtration 24h/24 pour optimiser le traitement. Les heures de filtration doivent être programmées en priorité le jour. Le fonctionnement doit être continu et non pas fractionné.

Le lavage du filtre : Pour le lavage de la cartouche, il suffit de la retirer du filtre. Vous pouvez alors la laver au jet d’eau en la brossant soigneusement, ou la laisser sécher à l’air afin que les saletés et les poussières se détachent plus facilement ; après, un simple rinçage à l'eau froide convient. Dans ce deuxième cas, nous vous recommandons de vous munir d’une cartouche de rechange. Cette méthode d'alternance et de nettoyage "en douceur" vous permet de ne pas interrompre trop longtemps la filtration de votre piscine et prolonge la durée de vie de vos cartouches.

La fréquence de nettoyage des cartouches va dépendre de plusieurs facteurs et notamment de l’environnement de la piscine. Une intervention hebdomadaire, simple et rapide, est un bon moyen pour s’assurer de leur efficacité de filtration.

Un système de filtration à cartouche présente l'avantage de ne pas utiliser l'eau de la piscine pour faire un nettoyage à contre courant, comme c’est le cas avec une filtration à sable. Environ 20 litres d'eau suffisent pour nettoyer une cartouche, contre 10 à 20 fois plus avec un filtre à sable.

Néanmoins, les produits de traitement destinés à la désinfection, à la correction du pH, ou toutes autres substances chimiques utilisées pour améliorer la qualité de l'eau, finissent à l'usage par provoquer des concentrations résiduelles contraignantes et néfastes.

Le cas échéant, des apports en eau neuve seront nécessaires afin de déconcentrer ces résidus. Si vous constatez un dysfonctionnement récurrent lors des procédures de traitement chimique, nous vous conseillons de procéder à une vidange partielle de la piscine et de compenser par une remise à niveau du bassin avec l’eau potable du réseau.

Veuillez noter que les blocs de filtration et mur filtrant de la marque Filtrinov sont compatibles avec la plupart des produits de traitement agréés en piscine, à l’exception toutefois des produits ayant une action floculante, incompatible avec une filtration à cartouche.
Nous vous invitons à ce titre, avant toute utilisation, à lire attentivement l’étiquette du produit que vous comptez utiliser et à consulter votre professionnel en cas de doute.

Principe de fonctionnement de l’électrolyse de l’eau salée :

La piscine est préalablement salée à raison d’une quantité de sel dont le taux devra être toujours supérieur à 2, 5 grammes par litre d’eau ; en dessous de ce taux de sel, il n’y a plus ou trop peu de production de biocides (à titre de comparaison, la salinité de l’eau de mer est de 35 kg/m³).
Un courant continu, en très basse tension, fourni par le coffret de l’appareil alimente une cellule équipée d’électrodes.
Au passage de l’eau dans la cellule, le champ électrolytique entre les cathodes et les anodes détruit tous les germes, virus, bactéries, et produit au niveau des électrodes du chlore gazeux ainsi que d’autres composés chimiques.
Au contact de l’eau, le chlore gazeux se transforme immédiatement en acide hypochloreux (= chlore actif), puis en hypochlorite de sodium. La nature de ces désinfectants très puissants et leur présence dans le bassin confère au procédé un effet rémanent : l’eau est à la fois désinfectée et désinfectante. Il est inutile d’ajouter un anti-algue, puisque le désinfectant généré est aussi un excellent fongicide.
Ensuite, l’hypochlorite de sodium se recombine naturellement dans l’eau sous forme de sel et créé ainsi les conditions favorables d’un renouvellement permanent du processus de désinfection.

Le bloc filtrant

Simple, efficace, économique, esthétique ! Ce local technique abrite votre filtration sans canalisation enterrée.

Le bloc de filtration à cartouches MX 18 s’adapte à tous les types de piscines existantes ou en construction jusqu’à 80 m³ d’eau maximum. Il s’intègre directement sur le bassin.

Le bloc de filtration à cartouches MX18 est équipé de 2 filtres à cartouche de 25 µ, d’une pompe de 1 CV dont le débit est de 18 m³/h, et d'un électrolyseur au sel à cellule transparente autonettoyante avec réglage de la production de chlore (maxi 13 g/h), alarmes défaut, sel bas et température d’eau trop froide, et d'un Régul pH et ses accessoires.

Hormis ses performances techniques, le bloc de filtration à cartouches MX18 est une solution particulièrement intéressante car son installation n’exige aucun passage de canalisation enterrée : tout est intégré, y compris les aspirations et le refoulement d’eau !

Le bloc de filtration à cartouches MX18 permet de recevoir des options intégrables, même plusieurs années après son installation.
En effet, des emplacements réservées ainsi que les canalisations équipées de raccords unions démontables permettent de recevoir en lieu et place les options suivantes :


• Balnéothérapie et nage à contre-courant
• Circuit de chauffage indépendant au circuit hydraulique de la filtration
