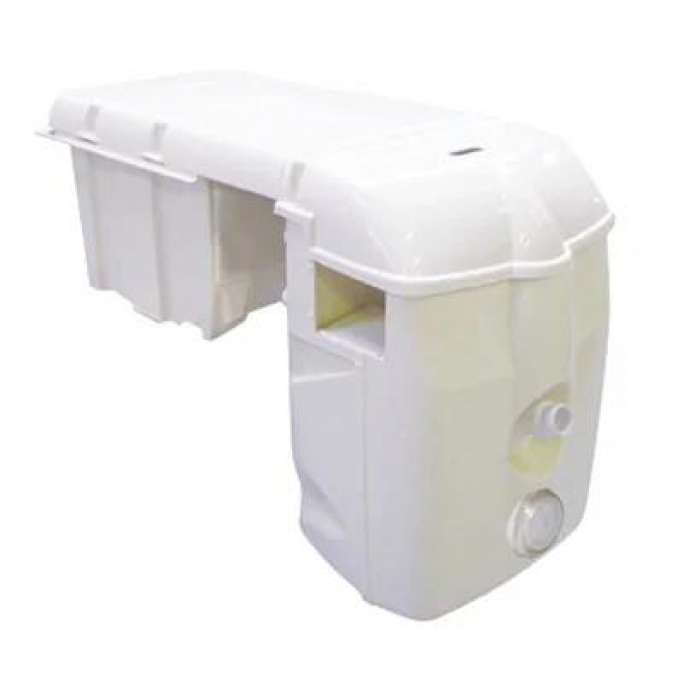

Bloc de filtration FB 12 projecteur LED Blanche et By Pass

Composé de deux parties distinctes réunies en un bloc compact :

Volume de piscine maxi : 45 m³



Partie immergée
Matière	ABS-PMMA (plexiglas) thermoformé
Hauteur (hors tout)	750 mm
Largeur (hors tout)	518 mm
Profondeur (hors tout)	385 mm
Aspiration	2 skimmers
Refoulement	1 buse orientable gros débit
Éclairage	1 projecteur LED blanc avec télécommande
Equipement	By Pass
Partie enterrée
Matière	ABS-PMMA (plexiglas) thermoformé
Hauteur (hors tout)	340 mm
Longueur (hors tout)	550 mm
Couvercle	amovible avec une mousse antibruit
Groupe de filtration
1 Pompe	0, 50 kW (3/4 CV) - 230 V mono - Débit : 12 m³/h
Filtration	2 cartouches
Surface de filtration	4, 5 m²
Finesse de filtration	25 µ
Programmation	bornier avec horloge journalière

Fourni avec notice de montage et un ensemble canalisations et raccords PVC pression
Les raccordements hydrauliques des matériels sont réalisés en usine. Les tubes et les raccords sont en PVC rigide 10 bars ø 50 mm.

Important :

Le raccordement électrique du bloc de filtration doit être protégé en amont par un disjoncteur différentiel = ou < à 30 mA (norme NF C15 100).

Avant la mise en service du matériel, veuillez [u]contrôler les raccordements électriques et l’étanchéité de tous les raccords hydrauliques (serrage uniquement à la main).

La filtration à cartouche

La filtration à cartouche est économique, écologique et performante !

La "finesse de filtration" d'un filtre dépend certes, de la nature du média filtrant, mais surtout, d’une bonne adéquation entre le débit de la pompe et la surface filtrante du filtre. Ce rapport est défini par la "vitesse de filtration".

Sur un filtre à cartouche, la vitesse de filtration doit être < ou = à 2, 00 m³/h/m² afin d’obtenir une finesse de filtration performante (Directives Techniques Piscines de la FPP N°6 / juillet 1997).

Exemple et vérification :
Le débit de la pompe du bloc de filtration FB 12 est de 12m³/h.
La surface filtrante des 2 cartouches est de 4, 50 m².

Débit / Surface = Vitesse 12 / 4, 50 = 2, 66

Le rapport entre le débit et la surface est de 2, 66 m³/h/m² !

Le bloc de filtration FB 12 présente une vitesse de filtration satisfaisante et vous donne l’assurance d’une finesse de filtration de 25 microns.

La durée de fonctionnement : Dans tous les cas de figure, la durée de fonctionnement de votre filtration doit être au moins égale à la température de l'eau divisée par 2.

Exemple : T° de l'eau à 26°C = 13h de temps de filtration journalier

C'est une méthode simple à retenir et efficace. En cas de baignades intensives ou lorsque la température de l'eau est égale ou supérieure à 28°C, faites fonctionner votre filtration 24h/24 pour optimiser le traitement. Les heures de filtration doivent être programmées en priorité le jour. Le fonctionnement doit être continu et non pas fractionné.

Le lavage du filtre : Pour le lavage de la cartouche, il suffit de la retirer du filtre. Vous pouvez alors la laver au jet d’eau en la brossant soigneusement, ou la laisser sécher à l’air afin que les saletés et les poussières se détachent plus facilement ; après, un simple rinçage à l'eau froide convient. Dans ce deuxième cas, nous vous recommandons de vous munir d’une cartouche de rechange. Cette méthode d'alternance et de nettoyage "en douceur" vous permet de ne pas interrompre trop longtemps la filtration de votre piscine et prolonge la durée de vie de vos cartouches.

La fréquence de nettoyage des cartouches va dépendre de plusieurs facteurs et notamment de l’environnement de la piscine. Une intervention hebdomadaire, simple et rapide, est un bon moyen pour s’assurer de leur efficacité de filtration.

Un système de filtration à cartouche présente l'avantage de ne pas utiliser l'eau de la piscine pour faire un nettoyage à contre courant, comme c’est le cas avec une filtration à sable. Environ 20 litres d'eau suffisent pour nettoyer une cartouche, contre 10 à 20 fois plus avec un filtre à sable.

Néanmoins, les produits de traitement destinés à la désinfection, à la correction du pH, ou toutes autres substances chimiques utilisées pour améliorer la qualité de l'eau, finissent à l'usage par provoquer des concentrations résiduelles contraignantes et néfastes.

Veuillez noter que les blocs de filtration et mur filtrant de la marque Filtrinov sont compatibles avec la plupart des produits de traitement agréés en piscine, à l’exception toutefois des produits ayant une action floculante, incompatible avec une filtration à cartouche.
Nous vous invitons à ce titre, avant toute utilisation, à lire attentivement l’étiquette du produit que vous comptez utiliser et à consulter votre professionnel en cas de doute.

Le cas échéant, des apports en eau neuve seront nécessaires afin de déconcentrer ces résidus. Si vous constatez un dysfonctionnement récurrent lors des procédures de traitement chimique, nous vous conseillons de procéder à une vidange partielle de la piscine et de compenser par une remise à niveau du bassin avec l’eau potable du réseau.

Le bloc filtrant

Simple, efficace, économique, esthétique ! Ce local technique abrite votre filtration sans canalisation enterrée.

Le bloc de filtration à cartouches FB 12 s’adapte à tous les types de piscines existantes ou en construction jusqu’à 45 m3 d’eau maximum. Il s’intègre directement sur le bassin

Le bloc FB 12 est équipé de 2 filtres à cartouche de 25 µ, 1 projecteur subaquatique, et d’une pompe de 3/4 CV dont le débit est de 12 m³/h.

Hormis ses performances techniques, le bloc de filtration est une solution particulièrement intéressante car son installation n’exige aucun passage de canalisation enterrée : tout est intégré, y compris les aspirations et le refoulement d’eau !
