Mur filtrant GS14/25

Mur filtrant GS14/25 - Filtrinov

Mur filtrant GS14/25

Fabrication française
Dimensions maxi piscine 8 x 4 m
Pompe 0,50 kW - 230 V - 14 m³/h
Projecteur LED couleur avec télécommande
Livraison offerte
Réf 008593
L'unité 2 599,00 €
Quantité
Livraison à domicile
Livraison à domicile sous 8 à 10 semaines
Panier
Ajouter au panier
Click & Collect
En choisissant le Click & Collect, vous allez être redirigé sur la boutique en ligne du magasin le plus proche de chez vous. Votre panier sera remis à 0.
Voir les magasins revendeurs
Fiche détaillée

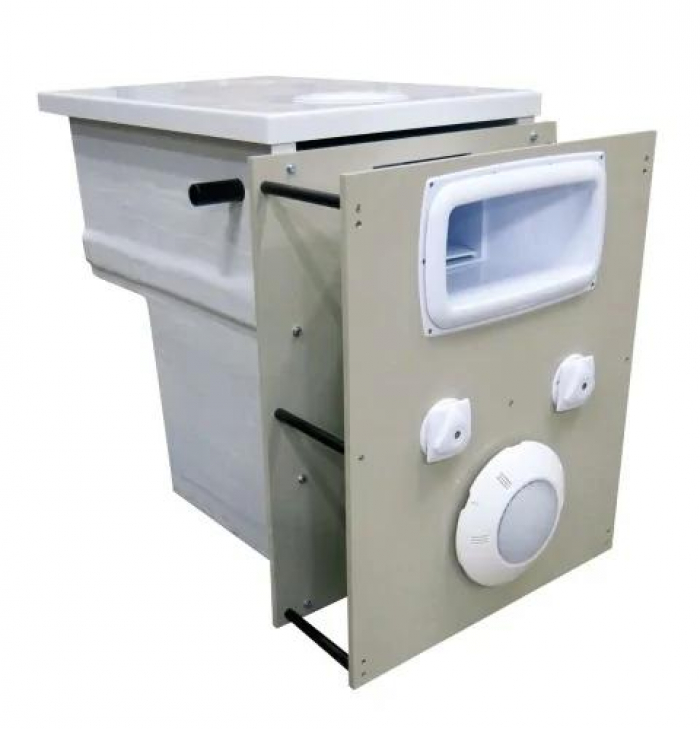

Mur filtrant GS14/25 pour structure de piscine en blocs polystyrène

Ensemble complet de filtration de piscine composée d'une face avant avec les pièces à sceller et d'une partie enterrée regroupant les éléments de filtration et d'éventuels équipements optionnels.

Il est conçu pour prendre place dans la paroi de la piscine constituée de blocs polystyrène, avant coulage du béton.

Volume maxi piscine 45 m³ exemple : (8,00 x 4,00 x 1,50 m)

Le mur filtrant est composé de 3 parties distinctes : la partie immergée, la partie enterrée (cuve) et la zone intermédiaire de paroi.

Partie immergée
Matière Polypropylène
Hauteur (hors tout) 900 mm
Largeur (hors tout) 750 mm
Aspiration 1 skimmer (ou écrémeurs de surface)
Refoulement 2 buses de refoulement orientables
Eclairage 1 projecteur subaquatique LED couleur avec télécommande
Partie enterrée
Cuve à 2 étages + trop plein
Matière polyester
Hauteur (hors tout) 900 mm
Longueur (hors tout) 940 mm
Largeur (hors tout) 650 mm
Capot amovible muni d'une sécurité mécanique
1 adaptateur à brancher sur la cuve pour balai manuel ou automatique à dépression
Groupe de filtration
1 Pompe 0,50 kW (3/4 CV) - 230 V mono - Débit : 14 m³/h
Filtration 1 cartouche de filtration
Surface de filtration 4,5 m²
Finesse de filtration 25 µ
Programmation coffret avec horloge journalière

Zone intermédiaire de paroi

Cette zone est située entre la face avant et la partie enterrée.

Elle comprend 2 plaques maintenues par des entretoises.

La largeur hors tout de cette zone est de 250 mm.
Conseil du pro
Conseil du pro

Montage du mur filtrant

Le mur filtrant se monte généralement à l'axe d'une largeur de la piscine rectangulaire. Les principales étapes du montage sont exécutées sans difficulté particulière :

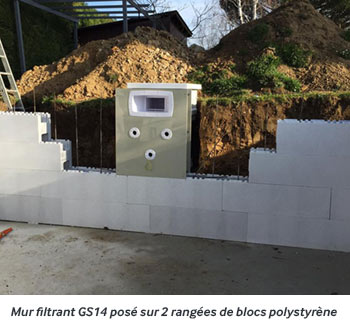

Étape 1

Dans le cas d'une paroi de piscine d'une hauteur de 90 cm, le mur filtrant peut se poser directement sur la dalle béton.

Dans l'autre cas d'une paroi supérieure à 90 cm de hauteur, le mur filtrant GS14/25 se pose sur une ou plusieurs rangées de blocs polystyrène. Il est important de soutenir la partie enterrée par une assise stable et solide.

Étape 2

Une fois le mur filtrant bien placé et bien calé, il faut continuer à monter les rangs de blocs polystyrène jusqu'à l'arase. Il est conseillé de prendre soin de bien jouxter les blocs avec le mur filtrant, coté piscine et coté extérieur.

Étape 3

Pour assurer la position du mur filtrant GS14/25 pendant le coulage du béton, il est nécessaire de mettre en place des planches de coffrage sur les jonctions verticales du mur et des blocs. Ces coffrages doivent être fixés sur la face avant mais également sur la partie arrière.

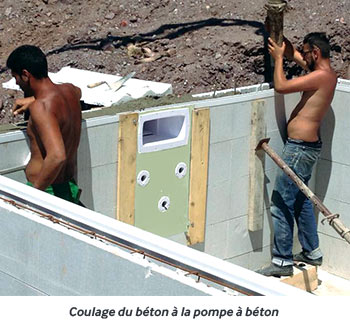

Étape 4

Le coulage du béton peut être réalisé manuellement ou à la pompe à béton. Le coulage de la paroi en blocs polystyrène et du mur filtrant se fait simultanément, assurant ainsi un ensemble homogène et solidaire.

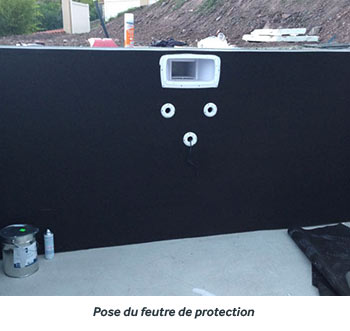

Étape 5

Le béton séché et les coffrages enlevés, la pose du feutre de protection est maintenant possible. Le feutre est collé sur les parois en blocs polystyrène et sur la face avant du mur filtrant avec la même colle.

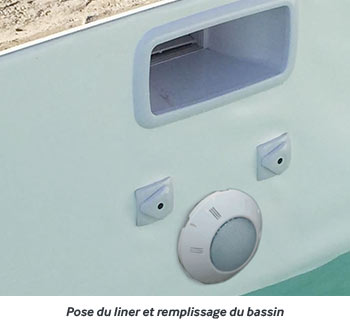

Étape 6

La pose du liner ou de la membrane armée est réalisée comme dans le cadre d'une piscine traditionnelle. L'étanchéité au niveau du skimmer, des buses de refoulement et du projecteur est réalisée au moyen des bides et joints prévus à cet effet.
